20系列手柄对夹式蝶阀适合安装于管线的末端。该系列蝶阀所有测试均是按照Bs5155标准严格测试，性能可靠，兼容性强。20系列台湾手柄对夹式蝶阀动作灵敏，密封性强，阀瓣采用不锈钢材质镀橡胶或四氟乙烯工艺构成，具有良好的耐腐蚀性和工作稳定性。



20系列台湾手柄对夹蝶阀参数介绍：

适用介质：水，蒸汽，空气，油品，盐水，等非腐蚀性流体

工作温度：-40~250℃

工作压力：5bar

零部件及材质：

    阀瓣：不锈钢，不锈钢镀橡胶或四氟乙烯

    阀杆：不锈钢

    阀体：不锈钢

连接方式：法兰对夹

口径：DN50~30mm

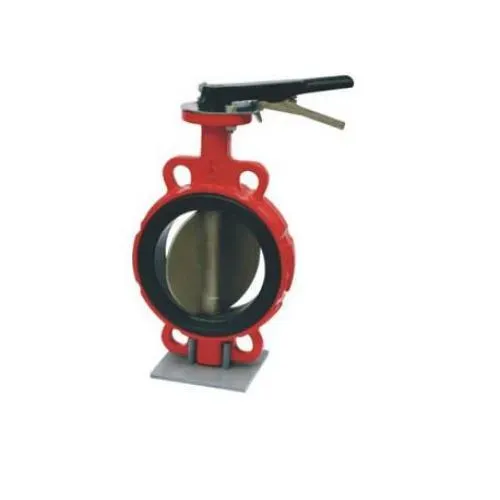

20系列台湾手柄对夹蝶阀产品及尺寸图：



20系列台湾手柄对夹蝶阀规格表：



VALVE SIZE(尺寸)		DIMENSIONS(规格)(m/m)
m/m		Inch		A		B		C		D		E		F		G
50		2		85		165		225		85		158		137		150
65		21/2		90		177		225		90		170		137		150
80		3		98		184		225		98		177		137		150
100		4		112		202		225		112		195		137		150
125		5		125		219		225		125		212		137		150
150		6		140		232		225		140		225		137		150
200		8		207		310		345		170		255		220		200
250		10		207		310		345		207		301		220		200
300		12		238		334		345		238		325		220		200
