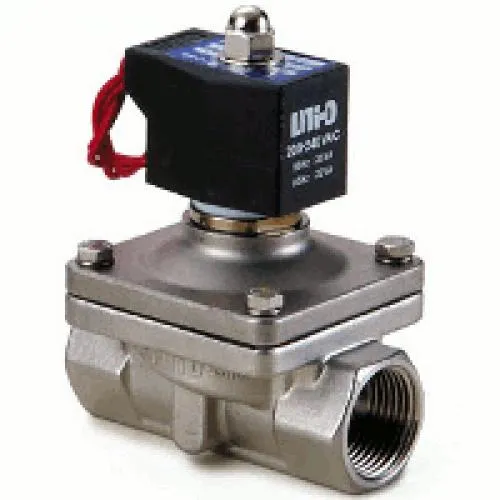

SUW/SUW-1大流量系列电磁阀
电磁阀SUW #316系列
精密铸造不銹鋼#316大流量型，
二口二位式常闭型(通电开型)电磁阀。
型号：SUW-15,20,25,35,40,50
口径：1/2"～2"螺纹接口。
适用流体：水、空气等用途。
SUW/SUW-1大流量系列电磁阀规格与特性
1、 SUW（-1）系列为直复动连结膜片式通电开型。
2、 阀体材质为精密铸造#316材质。
3、 可在无压差下，直接操作。
4、 定格电压：AC110V/AC220V/DC24V（50/60Hz）。
5、 电压容许差：±10%，DC电压容许差：±1%。
6、 管径接线规格：BSPT牙，如需其他规格（如：NPT、BSP），可依客户要求制作。
7、 其他特殊AC/DC电压值，可依客户要求制作。
8、 若使用流体为特殊流体，订购时请注明流体种类（如：瓦斯、真空、柴油、汽油）。
9、 流体温度如需用至摄氏130℃，可另订制Viton.Silicon材质使用。
SUW/SUW-1大流量系列电磁阀主要零件材质
|
材质表
|
|
零件名称
|
使用材质
|
|
线圈
|
特殊铜线H级
|
|
电磁管
|
不锈钢
|
|
弹簧
|
不锈钢
|
|
电磁阀活动铁芯
|
不锈钢
|
|
止漏塞头
|
NBR、Viton、Silicon
|
|
膜片
|
NBR、Viton、Silicon
|
|
阀体
|
不锈钢#316
|
SUW/SUW-1大流量系列电磁阀结构尺寸图表
